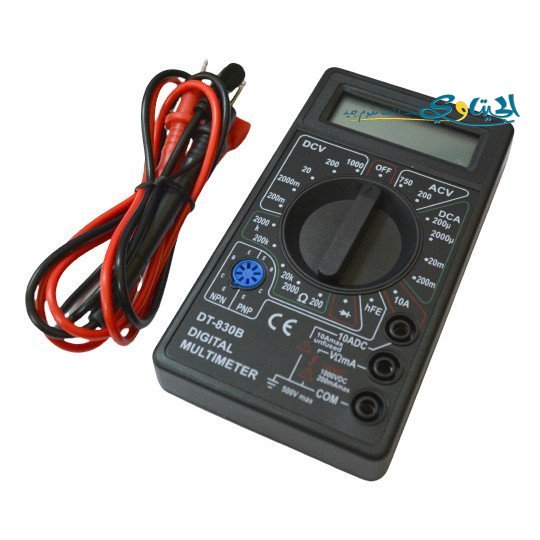

إليك شرح شامل ومبسط لكيفية استخدامه بناءً على الأقسام الموضحة على واجهته:

1. تجهيز الجهاز للعمل

قبل البدء، يجب توصيل "المجسات" (الأسلاك) في أماكنها الصحيحة أسفل الجهاز:

السلك الأسود: يوضع دائماً في المنفذ المكتوب عليه COM.

السلك الأحمر: يوضع في المنفذ الأوسط (VΩmA) لمعظم القياسات (الجهد، المقاومة، التيار الصغير).

المنفذ العلوي (10ADC): يُستخدم فقط عند قياس تيار كهربائي عالٍ جداً (حتى 10 أمبير).

2. شرح أقسام مفتاح الاختيار (ماذا يقيس الجهاز؟)

يمكنك تدوير المفتاح المركزي لاختيار نوع القياس المطلوب:

DCV (الجهد المستمر): لقياس البطاريات (مثل بطارية السيارة أو الريموت). اختر قيمة أعلى من المتوقع (مثلاً 20V لبطارية 12V).

ACV (الجهد المتردد): لقياس مقابس الكهرباء في المنزل. يُضبط عادةً على 750V للحماية. (احذر لمس الأسلاك بيدك هنا!).

DCA (التيار المستمر): لقياس شدة التيار الذي يمر في دائرة صغيرة (بالأمبير).

Ω (المقاومة): لقياس قيمة المقاومات الإلكترونية أو التأكد من سلامة سلك (إذا أعطى قيمة قريبة من الصفر فالسلك سليم).

أيقونة الدايود (Diode): تستخدم لفحص "الدايودات" أو للتأكد من وجود توصيل (Continuity)؛ حيث يصدر الجهاز أحياناً صوتاً أو يعطي قراءة عند اكتمال الدائرة.

hFE: مخصص لفحص "الترانزستورات" (يوضع الترانزستور في الثقوب الزرقاء الصغيرة على اليسار).
